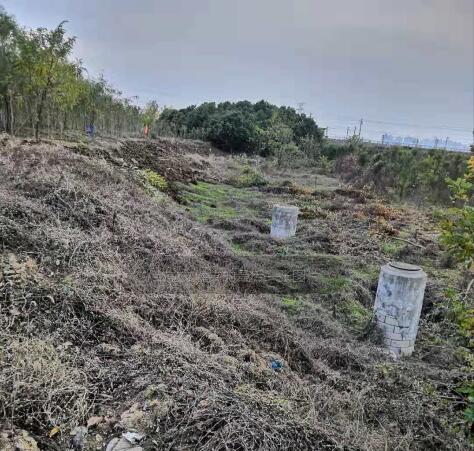

治理后土坡照片

【设计单位】合肥市勘察院有限责任公司
【设计人员】左丽华、向先锋、张继宝、胡广伟、张士平、葛俊宝、朱文龙、周新焱、唐家清、张贵华
【获奖奖项】2018年度合肥市优秀工程勘察设计奖“工程勘察”一等奖

【项目概况】
拟建项目为对管线东侧大型高陡边坡治理及管线的维修施工，恢复管道、河道功能，场地地质条件较复杂，属小西河一级阶地及河漫滩地貌单元，上部无序填方厚度大，施工中涉及土方开挖、边坡支护及顶管、桩基等多种施工方式，交叉配合，设计、施工难度大。
勘探期间我方采用地质调查、钻探、原位测试、室内土工试验等多种勘探手段，成功查明了土层分布、状态变化及地下水位变化情况，特别是软弱滑动带、薄弱带的判别确定，主要技术特色有：

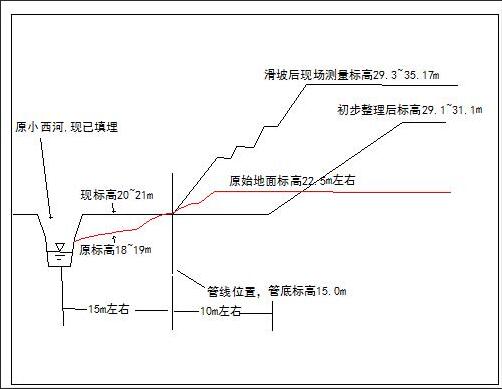

1）通过地质调查、测绘，确定滑坡体类型、大小，初步判断滑坡产生原因为：
a）管线埋置于斜坡坡脚位置，埋深较浅，当东部陆续大量填方后，坡脚区域被动土压力不足；
b）顶管施工时采用机械式泥水平衡法，导致管体周围土体扰动，强度降低，形成软弱带，滑坡体易沿管底薄弱带滑动，导致管体断裂、移位。
2）采用多种勘察手段，特别是：静力触探均匀慢摇测试，准确采集填土Ps值变化，确定填土性质变化，找出软弱带及薄弱带，再根据静力触探测试值，采用钻探机械针对性的进行取样、标贯试验；采用填土快剪试验、残余剪切试验确定滑动破坏面抗剪强度参数；通过滑坡体反演计算分析，判定潜在滑动面位置，同时验证滑动面抗剪强度参数的可信性、合理性；
3）通过认真仔细的土工试验，获得土层准确的物理力学性质指标，计算滑坡前污水管道所承受的土压力，削坡治理后坡脚的剩余下滑力及管道所承受的土压力。
